1章 概述

1.1. 简介

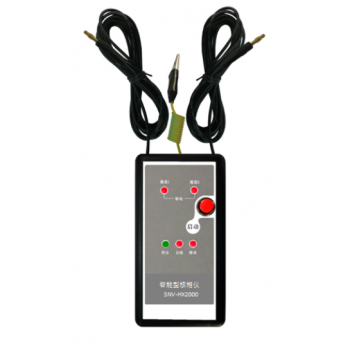

 我公司生产的SNV-HX2000 智能核相仪应用于带核相孔的户内高压带电显示装置之间的核相操作。它是为了满足现场不同规格带电显示装置之间核相的需求而开发的智能型核相装置，能提供LED指示以及声音提示。紧急时也可用作带电显示装置使用。

1.2. 执行标准

SNV-HX2000 智能核相仪执行DL/T971-2005电力行业标准。

1.3. 适用范围

SNV-HX2000 智能核相仪适用于交流50Hz 、额定电压6kV～35kV的户内高压电气设备网络中带核相孔的高压带电显示装置的场合。

核相孔的对地交流电流范围10uA~200uA，频率50Hz，核相孔径4mm。

1.4. 主要技术特性及参数

*储存温度：-40℃ --  85℃

*工作环境温度： -20℃ --  85℃

*工作湿度：日平均不大于95%

*消耗功率： 150mW

*动作寿命： 不小于1万次

*核相方式： 单相模拟信号核相，支持非平衡核相（即两个通道对地电流不同， 端条件 端为10uA， 端为200uA）

*额定输入： 核相孔对地电流范围10uA~200uA，输入阻抗不小于100kΩ

*额定频率： 50Hz±2%

*外形尺寸： 135 mm×70 mm×25mm

* 相位识别判断标准：DL/T971-2005，默认判断阈值为相位差小于20°相位正确，大于20°相位错误

* 相位识别精度：±2°

*电源电压： 1节#5号3.6V锂亚电池

1.1. 功能和特点

* 体积小，重量轻，便于携带。

*采用了 进的信号处理技术和强大的数据处理能力,能够快速而准确的提供核相结果，结果不受系统谐波的影响。

*采用了 进的算法处理，核相结果不受核相孔电压的影响，即可用于核相孔电压不同的两款显示装置之间的核相操作。

*提供通道带电状态指示灯，指示两组核相线路的带电状况。

*紧急时可用于带电指示。

1.1. 核相操作

1. 分别将两条核相电缆接入需要核相的两个高压带电显示器对应相的【核相孔】，确认对应无误接线正确。

2. 将核相仪的【接地夹】或【触点】接到柜体金属外壳或显示器的【接地孔】

3. 按下【启动】按键，打开核相仪，开始核相操作。

4. 如果相位符合，绿色【符合】指示灯点亮，本次核相操作结束；相位不符合，则【符合】指示灯不亮，本次核相操作结束；如果任 核相通道不带电，则【错误】指示灯点亮且伴随蜂鸣器“嘀嘀”声，表示核相条件不符合。

5. 移除与高压带电显示器核相孔连接的核相电缆及【接地夹】或【触点】，结束核相工作。

【注】核相仪电源接通后，【自检】指示灯持续闪烁。

2章 显示说明

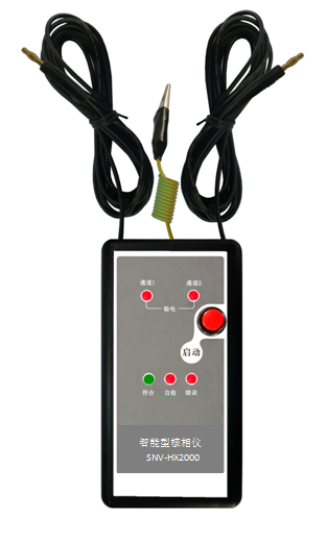

装置面板上的指示灯描述：

表3-1  SNV-HX2000指示灯描述

装置面板上的指示灯指示信息描述：

表3-2  SNV-HX2000 指示灯提示信息描述

【注意】当不满足核相条件时，蜂鸣器发出【滴滴】声，提示不满足核相条件。

3章 产品维护

3.1. 产品日常维护

本产品为免维护设计，主要维护内容有。

表4-1  SNV-HX2000 主要维护内容及步骤表

3.2. 故障处理

表4-2   SNV-HX2000故障处理方法表
